Ein Imprägnierlinie Funktioniert durch das systematische Füllen der Luftporen in den Wicklungen, Spulen oder anderen porösen Komponenten von Elektromotoren mit Lack oder Harz und das anschließende Aushärten dieses Füllmaterials zu einer festen Isoliermasse. Der Prozess folgt einem definierten Ablauf: Vorheizen der Wicklung, um Feuchtigkeit auszutreiben und Lücken zwischen den Leitern zu öffnen, Auftragen des Imprägnierungsmediums durch Tauch-, Tropf- oder Vakuum-Druck-Methodeen, vollständiges Eindringen des Mediums und anschließendes Aushärten in einem Backofen, um das Harz zu einem harten, hohlraumfreien Isolationssystem zu vernetzen. NACH Engineering bestätigt, dass Imprägnierlinien zur Standardausrüstung in der Motoren- und Generatorindustrie gehören und zum Imprägnieren von Spulen von LT- und HT-Motoren und -Generatoren mit Lacken oder Harzen verwendet werden, um den Isolationswiderstand zu verbessern, die Gesamtleistung zu verbessern und die Lebensdauer der Komponenten zu verlängern, und dass der Prozess mittlerweile in der Elektroindustrie als obligatorisch gilt (Quelle: NACH Engineering, Harzimprägnierung für die Motor- und Generatorindustrie). Das wichtigste Ergebnis einer ordnungsgemäß betriebenen Imprägnieranlage ist ein nahezu hohlraumfreies Isoliersystem Dies verhindert das Eindringen von Feuchtigkeit, reduziert Spulenvibrationen und verlängert die Lebensdauer der elektrischen Komponente erheblich.
Bevor eine Imprägnieranlage eine Wicklung verarbeitet, werden die Zwischenräume zwischen den einzelnen Leiterdrähten innerhalb der Spulennuten mit Luft gefüllt. Luft ist ein schlechter Wärmeleiter und bei erhöhten Temperaturen ein schlechter elektrischer Isolator und stellt keine mechanische Verbindung zwischen den einzelnen Drähten der Wicklung her. Das Ergebnis ist eine Wicklung, die überhitzt, intern vibriert und vom ersten Tag ihres Betriebs an anfällig für feuchtigkeitsbedingte Kurzschlüsse ist.
Der technische Leitfaden von Germana Motor erklärt die spezifischen Leistungsverbesserungen, die die Imprägnierung mit sich bringt: Das Füllen der Lücken in den Spulenwicklungen und das Bonden der Drähte untereinander und mit den umgebenden Isoliermaterialien verbessert gleichzeitig die elektrische Festigkeit, die mechanischen Eigenschaften, die Wärmeleitfähigkeit und die Schutzleistung (Quelle: Germana Motor, Sie sollten über den Imprägnierlack für Motorwicklungen Bescheid wissen). Die Prozessdokumentation von Godfrey und Wing fügt den Antivibrationsvorteil hinzu: Die häufigste Fehlerursache bei Motoren ist durch Vibrationen verursachter Abrieb, der zu Verschleiß und Scheuerstellen führt, die schließlich zum dielektrischen Ausfall der Wicklung führen. Die vollständig mit Imprägnierharz vergossene Wicklung fungiert als Klebstoff zwischen den Motorsträngen und reduziert Spulenvibrationen und den dadurch erzeugten Verschleiß (Quelle: Godfrey und Wing, Understanding How Vacuum Pressure Impregnation VPI Works).
Ein Patent für die Lackimprägnierung von Statorspulen beschreibt das zugrunde liegende Risiko, das den Prozess so unerlässlich macht: Bei Motoren, die in feuchten Umgebungen verwendet werden, wie z. B. Kompressormotoren in Kühlschränken oder Klimaanlagen, kann Flüssigkeit, einschließlich Feuchtigkeit, mit der Spulenwicklung in Kontakt kommen und Kurzschlüsse verursachen, wenn die Wicklungsoberfläche nicht isoliert ist, was möglicherweise zu einem Motorausfall oder einem Brand führen kann (Quelle: USPTO-Patent 12542473, Lackimprägnierungsmethode für Statorspulenwicklungen). Die Imprägnierlinie ist das industrielle System, das die Schutzbeschichtung gleichmäßig und im Produktionsvolumen aufträgt und aushärtet.
Ein impregnation line is configured around one of three primary impregnation methods, each suited to different motor sizes, production volumes, and insulation performance requirements.
Bei der Dip-and-Bake-Methode wird die vorgewärmte Motorwicklung direkt in einen Lacktank getaucht, eingeweicht, bis die zugänglichen Hohlräume gefüllt sind, die Wicklung herausgezogen, überschüssiger Lack ablaufen gelassen und die Baugruppe dann in einem Aushärtungsofen gebacken. NACH Engineering beschreibt diese Konfiguration: Das Flutimprägniersystem besteht aus einem Lackspeichertank zur Kühllagerung und einer Tauchkammer, wobei die Motorwicklungen in einer Korbstruktur angeordnet und im Tauchtank aufbewahrt werden (Quelle: NACH Engineering, Resin Impregnation for Motor and Generator Industry). Diese Methode eignet sich für Niederspannungsmotoren mit geringer Leistung und für Anwendungen, bei denen die Anforderungen an die Isolierung mäßig sind. Seine Einschränkung liegt in der Eindringtiefe: Schwerkraft und Kapillarwirkung allein können den Lack nicht zuverlässig in die tiefen Schlitze und engen Räume größerer oder komplexerer Wicklungen treiben.
Die Vakuum-Druckimprägnierung ist das leistungsfähigste und am weitesten verbreitete Verfahren in modernen Imprägnieranlagen für Mittel- und Hochspannungsmotoren. HECO beschreibt den Prozessablauf: Der vorgewärmte Stator oder Rotor wird in die VPI-Druckkammer abgesenkt und ein Vakuum angelegt; In die Kammer wird ein Harz mit null Prozent Lösungsmittel eingefüllt. Druck wird ausgeübt; und die eingetauchte Einheit wird gründlich mit dem Harz imprägniert, wodurch a erreicht wird 4 bis 5 Millimeter dicker Isolierharzaufbau und ein nahezu hohlraumfreies Dämmsystem (Quelle: HECO, Insulated Electric Motors: VPI oder Varnish Dip). Die Prozessdokumentation von MES Singapore liefert die Schritt-für-Schritt-Sequenz: Wicklung vorwärmen, in die Druckkammer absenken, Kammer verschließen, Vakuum anlegen, lösungsmittelfreies Epoxidharz aus dem Harzbehälter in die Kammer fließen lassen, bis die Wicklung vollständig eingetaucht ist, Druck ausüben, bis die Wicklung weitgehend imprägniert ist, aus der Kammer entfernen und backen, bis das Harz vollständig ausgehärtet ist (Quelle: MES Singapore, VPI: Why Insulation Is Important For Your Motor Windings).
Der Vakuumschritt ist von entscheidender Bedeutung, da er die Restluft aus allen Hohlräumen innerhalb der Wicklung evakuiert, bevor Harz eindringt. Ohne diesen Schritt bilden eingeschlossene Luft Blasen im ausgehärteten Harz, die unter Betriebsspannung zu Stellen für Teilentladungen und schließlich zum Durchbruch der Isolierung führen. Dreisilker Electric Motors bestätigt, dass die Kapazität während des VPI-Zyklus überwacht wird, um festzustellen, ob die Harzfüllung akzeptabel ist, bevor der Zyklus geschlossen wird. Dies stellt einen messbaren Qualitätsindikator bereit, der direkt in den Prozess integriert ist (Quelle: Dreisilker Electric Motors, 4 Arten von Methoden zur Isolierung von Motorwicklungen).
Bei der Rieselmethode, auch Rotationsimprägnierung genannt, dreht sich der Stator beim Erhitzen um eine horizontale Achse und tropft beim Drehen Harz auf die Wicklungsenden. Lamnows technische Beschreibung des Prozesses erklärt den Penetrationsmechanismus: Lack tropft auf die Wicklungsenden und dringt unter der kombinierten Wirkung von Schwerkraft, Kapillarwirkung und durch die Rotation erzeugter Zentrifugalkraft in die inneren Wicklungen und Schlitze ein (Quelle: Lamnow, Six Motor Winding Impregnating Varnishing Methods). NACH Engineering bestätigt, dass diese Methode für schnelle Produktionszyklen mit minimaler oder keiner Harzverschwendung verwendet wird, wodurch sie sich besonders für die Großserienproduktion kleinerer standardisierter Motoren eignet, bei denen der Durchsatz das primäre Produktionskriterium ist (Quelle: NACH Engineering, Harzimprägnierung für die Motor- und Generatorindustrie).
| Method | Penetrationsqualität | Beste Anwendung | Entscheidender Vorteil |
| Eintauchen und backen | Mäßig, schwerkraftgesteuert | Niederspannungsmotoren, niedrige Leistung | Einfache Ausstattung, geringe Kosten |
| Vakuumdruck VPI | Nahezu hohlraumfrei, 4 bis 5 mm dick | Mittel- und Hochspannungsmotoren bilden Spulensysteme | Maximale Isolationsqualität, verhindert Lufteinschlüsse |
| Rieselrotierender Tropf | Gut, verstärkt durch Zentrifugalwirkung | Großserienfertigung von Normmotoren | Schneller Zyklus, minimaler Harzabfall |

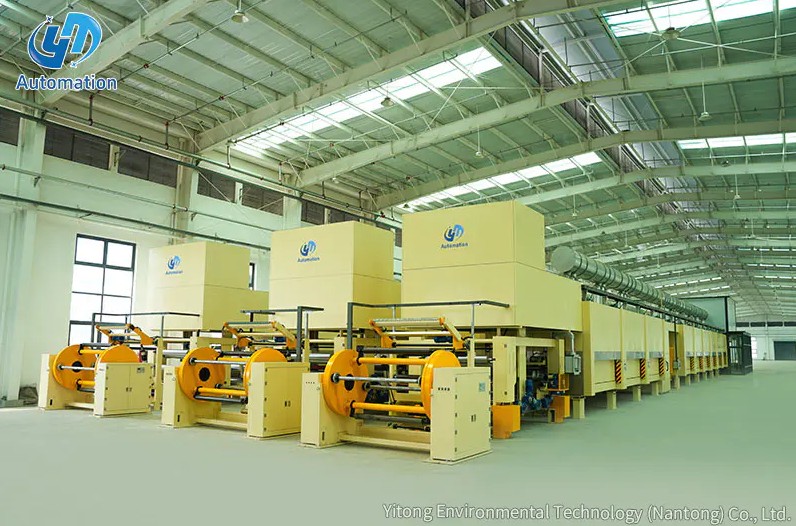

Eine Produktionsimprägnierlinie integriert mehrere aufeinanderfolgende Prozessstationen in ein kontinuierliches oder diskontinuierliches Verarbeitungssystem. Jede Station erfüllt im gesamten Behandlungsablauf eine bestimmte Funktion.
Die erste Station erhitzt die Motorwicklung bzw. Spulenanordnung auf eine definierte Temperatur, bevor sie in das Imprägniermedium eintritt. Das Vorwärmen erfüllt zwei Funktionen: Es vertreibt Restfeuchtigkeit aus der Wicklung, die andernfalls die Harzhaftung verhindern und Hohlräume in der ausgehärteten Isolierung erzeugen würde, und es verringert die Viskosität des Harzes bei Kontakt und verbessert so das Eindringen in enge Spalten zwischen Leitern. Die VPI-Prozessdokumentation von MES Singapore bestätigt, dass das Vorwärmen der Wicklung der grundlegende erste Schritt ist, bevor die Wicklung in die Imprägnierkammer gelangt (Quelle: MES Singapore, VPI: Why Insulation Is Important For Your Motor Windings). Germana Motor bestätigt, dass zu den Grundvoraussetzungen für Imprägnierlacke eine niedrige Viskosität und ein hoher Feststoffgehalt gehören, insbesondere um ein gutes Eindringen und Auftragen der Beschichtung zu gewährleisten, und dass der Vorwärmschritt dies erleichtert, indem die Metalloberflächen erwärmt werden, mit denen das Harz in Berührung kommt (Quelle: Germana Motor, Imprägnierungslack für Motorwicklungen).
Die Imprägnierstation ist das Herzstück der Anlage. Bei VPI-Linien handelt es sich um einen versiegelten Druckbehälter, der mit Vakuumpumpenanschlüssen, einem Harztransfersystem, das an einen separaten temperaturgesteuerten Harzspeichertank angeschlossen ist, und Druckkontrollinstrumenten ausgestattet ist. Bei Rieselimprägnieranlagen handelt es sich um eine Rotationsvorrichtung mit einer kontrollierten Tropfdüsenanordnung und einer Auffangwanne, die überschüssiges Harz rezirkuliert. Bei Tauchleitungen handelt es sich um das Tauchbecken mit Niveaukontrolle und einem darüber liegenden Entwässerungsgestell. In der Anlagenbeschreibung von NACH Engineering wird darauf hingewiesen, dass bei VPI-Systemen das Harz mit zusätzlichem Druck für eine bessere Penetration gezwungen werden kann und dass das Harz nach der angegebenen Zeit zurück in den Lagertank überführt und unter kalten Bedingungen gelagert wird, um seine Topfzeit zu bewahren (Quelle: NACH Engineering, Resin Impregnation for Motor and Generator Industry).
Nach der Imprägnierung wird die Wicklung aus dem Medium herausgezogen und so positioniert, dass überschüssiges Harz abfließen kann, bevor es im Ofen aushärtet. In Rieselimprägnierlinien umfasst diese Station häufig einen kurzen Erhitzungsschritt zur Gelierung, der die Harzoberfläche teilweise aushärtet, um ein Tropfen und Durchhängen während des Transports zum Aushärteofen zu verhindern. Eine ordnungsgemäße Entwässerungs- und Gelierungskontrolle verhindert, dass sich um die Wicklungsenden herum Harzpfützen bilden, die nach dem Aushärten entfernt werden müssten und sich auf die Maßtoleranzen auswirken könnten.
Der Aushärteofen vervollständigt die Vernetzung des Imprägnierharzes in seinen endgültigen festen Zustand. Zeit- und Temperaturprofile im Ofen werden vom Harzhersteller vorgegeben und müssen genau eingehalten werden, da eine Unterhärtung unvernetztes Harz hinterlässt, das spröde bleibt und im Betrieb versagt, während eine Überhärtung zu thermischen Schäden an den an das Harz angrenzenden Wicklungsisolationsmaterialien führen kann. Die Spezifikation von Germana Motor für die Anforderungen an die Aushärtung von Imprägnierlacken umfasst schnelle Aushärtung, niedrige Temperatur und gute Innentrocknung als die drei Haupteigenschaften, die eine Produktionslinie vom Harzsystem verlangt (Quelle: Germana Motor, Imprägnierungslack für Motorwicklungen).
Das im Imprägnierungsprozess verwendete chemische System bestimmt die Eindringtiefe, die Aushärtegeschwindigkeit, die Qualität der Hohlraumfüllung und die Wärmeklasse der fertigen Isolierung. In modernen Imprägnierlinien werden zwei Hauptkategorien verwendet.
Bei lösungsmittelbasierten Lacken sind die aktiven Harzfeststoffe in einem organischen Lösungsmittel gelöst, das beim Aushärten verdunstet. In der technischen Übersicht von Germana Motor wird darauf hingewiesen, dass lösungsmittelbasierte Imprägnierlacke eine gute Lagerstabilität, Penetration und Filmbildungseigenschaften bei relativ geringen Kosten bieten, jedoch längere Imprägnier- und Einbrennzeiten erfordern und dass restliche Lösungsmittel Hohlräume im imprägnierten Material erzeugen können, während verdunstende Lösungsmittel zur Umweltverschmutzung beitragen (Quelle: Germana Motor, Imprägnierungslack für Motorwicklungen). Diese Lacke werden vor allem für Niederspannungsmotoren und elektrische Wicklungen mit moderaten Leistungsanforderungen eingesetzt.
Lösungsmittelfreie Harze sind die bevorzugte Wahl für moderne VPI-Linien und Hochleistungsanwendungen. Germana Motor bestätigt, dass lösungsmittelfreie Imprägnierlacke bei kurzen Imprägnier- und Einbrennzeiten schnell aushärten, Luftspalte in den imprägnierten Isolierteilen beseitigen, indem sie keine Lösungsmittelhohlräume hinterlassen, und eine bessere Kohäsion sowie eine bessere elektrische und mechanische Leistung bieten als lösungsmittelbasierte Alternativen, weshalb sie in Hochspannungsanwendungen weit verbreitet sind (Quelle: Germana Motor, Imprägnierlack für Motorwicklungen). HECO gibt an, dass das in VPI-Systemen verwendete Harz null Prozent Lösungsmittel enthält und so den hohlraumfreien Isolationsaufbau erzeugt, der den Vorteil des VPI-Prozesses ausmacht (Quelle: HECO, Insulated Electric Motors: VPI oder Varnish Dip).
Imprägnieranlagen dienen jedem Herstellungs- oder Reparaturprozess, der elektrische Wicklungen und Spulen für den Betrieb unter elektrischer Spannung herstellt oder aufbereitet.
Eine richtig konzipierte und betriebene Imprägnierlinie führt zu messbaren Qualitätsergebnissen, die an jeder verarbeiteten Wicklung überprüft werden können, bevor sie die Linie verlässt.
Die Ytinte Imprägnierlinie Das Sortiment wurde entwickelt, um bei diesen Qualitätsindikatoren konsistente, wiederholbare Ergebnisse zu erzielen, indem es eine präzise Temperaturkontrolle in der Vorwärm- und Aushärtungsphase, ein programmierbares Imprägnierzyklusmanagement und Harzhandhabungssysteme kombiniert, die die Materialeigenschaften während des gesamten Produktionsvorgangs aufrechterhalten.
