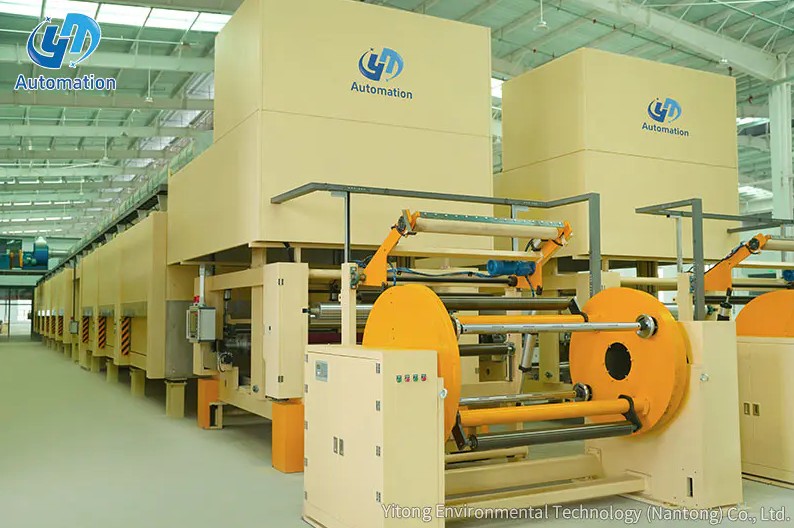

A Rotationsabwickler Dabei wird eine aufgewickelte Bahnmaterialrolle auf einer rotierenden Welle oder einem Spannfutter gehalten und dann die Geschwindigkeit und das Bremsmoment, die auf diese Welle ausgeübt werden, aktiv gesteuert, während der nachgeschaltete Prozess Material von der Rolle zieht. Das Kernprinzip ist die kontinuierliche Spannungsregelung: Wenn der Rollendurchmesser während des Abwickelns abnimmt, erfordert die gleiche lineare Bahngeschwindigkeit zunehmend weniger Drehmoment, und das Steuerungssystem des Abwicklers gleicht dies automatisch aus, um während der gesamten Lebensdauer der Rolle eine stabile, konstante Bahnspannung aufrechtzuerhalten. Yitong Environmental Technology beschreibt diese Funktion klar: Ein Rotationsabwickler führt kontinuierlich eine Materialrolle einem nachgeschalteten Verarbeitungs-, Druck-, Beschichtungs- oder Laminierprozess mit kontrollierter Geschwindigkeit und Spannung zu, wobei er die Mutterrolle dreht, wenn das Material verbraucht wird, und einen gleichmäßigen Bahnvorschub ohne Unterbrechung aufrechterhält (Quelle: Yitong Environmental Technology, Was ist ein Rotationsabwickler). Die Genauigkeit der Spannung ist wichtig, da eine inkonsistente Spannung zu Falten, Brüchen, Registrierungsfehlern und Druckfehlern führt, deren Korrektur Zeit und Material kostet.
Um zu verstehen, wie ein Rotationsabwickler funktioniert, ist es hilfreich, das zu lösende Problem zu verstehen. Bahnbasierte Fertigungsprozesse, darunter Drucken, Schneiden, Beschichten, Laminieren und die Verarbeitung flexibler Verpackungen, erfordern alle einen kontinuierlichen Materialfluss mit stabiler Spannung, der mit konstanter Geschwindigkeit in die Maschine gelangt. Das Rohmaterial kommt als gewickelte Rolle an, und eine gewickelte Rolle stellt eine grundlegende mechanische Herausforderung dar: Da das Material von der Außenseite der Rolle nach innen verbraucht wird, nimmt der Rollendurchmesser kontinuierlich ab. Bei konstanter Wellengeschwindigkeit liefert eine Walze mit kleinerem Durchmesser weniger Bahn pro Umdrehung. Bei konstanter Spannung mit einem einfachen Bremssystem nimmt die Spannung mit abnehmendem Durchmesser zu, da das gleiche Bremsmoment nun auf einen kleineren Hebelarm wirkt.
Jota Machinery erklärt dies direkt: Ein Abrollständer ist weit mehr als ein mechanischer Halter; Es handelt sich um ein sorgfältig konstruiertes System, das darauf ausgelegt ist, schwere Jumbo-Rollen zu tragen, die Spannung zu kontrollieren, wenn der Rollendurchmesser abnimmt, und die Bahn beim Eintritt in die nachgeschalteten Abschnitte ausgerichtet zu halten. Durch die richtige Konstruktion werden Falten, Brüche und unebene Kanten verhindert, die stundenlange Ausfallzeiten und Produktkonsistenz kosten (Quelle: Jota Machinery, What Is an Unwind Stand). Ein Rotationsabwickler begegnet diesem Problem des abnehmenden Durchmessers entweder durch einen Regelkreis zur Durchmessererkennung, ein Tänzerrollen-Feedbacksystem oder ein Lastzellenspannungsmesssystem, die jeweils das Abwickeldrehmoment kontinuierlich anpassen, um die sich ändernde Rollengeometrie auszugleichen.
Ein Rotationsabwickler integriert mehrere mechanische und Steuerungssubsysteme, die jeweils eine bestimmte Funktion in der Bahnhandhabungssequenz ausführen.
Der Hauptrahmen bildet das strukturelle Fundament, das das Gewicht der Mutterrolle trägt und den dynamischen Kräften standhält, die beim Ziehen, Beschleunigen und Abbremsen der Bahn entstehen. Die Walzenunterstützung kann eine von zwei Hauptformen haben: eine Wellenkonstruktion, bei der eine Dornwelle durch den Walzenkern geschraubt und in seitlich angebrachten Lagern befestigt wird, oder eine wellenlose Konstruktion, bei der hydraulische oder mechanische Spannfutter von jedem Ende in den Walzenkern hineinragen, ohne dass eine Welle über die gesamte Länge erforderlich ist. Jota Machinery weist darauf hin, dass wellenlose Revolversysteme für flexible Verpackungsfolien verwendet werden, um eine reibungslose Handhabung dehnbarer Materialien zu gewährleisten, während wellenbasierte Designs häufiger für starre Folien-, Papier- und Folienanwendungen verwendet werden, bei denen die Kernretention weniger wichtig ist (Quelle: Jota Machinery, What Is an Unwind Stand). Papiermutterrollen können mehrere Tonnen wiegen und einen Durchmesser von über 2.500 mm haben, was für eine sichere Handhabung eine robuste Rahmenkonstruktion und eine Spannungskontrolle mit hohem Drehmoment erfordert (Quelle: Yitong Environmental Technology, What Is a Rotationsabwickler).
Das Brems- oder Antriebssystem steuert physikalisch die Drehung der Rollenwelle als Reaktion auf den Bahnzug, der von der nachgeschalteten Maschine ausgeübt wird. Es kommen drei Hauptantriebstechnologien zum Einsatz.
Bei pneumatischen Bremssystemen erzeugt Luftdruck, der auf eine Scheiben- oder Trommelbremse an der Abwickelwelle ausgeübt wird, das Bremsmoment, das der Zugkraft des nachgeschalteten Prozesses entgegenwirkt. Ein grundlegender mechanischer Ansatz verwendet Pneumatik oder Federn, um die Kraft eines rotierenden Tänzers oder einer rotierenden Bahngirlande gegen eine Bremse an der Abwickelwelle auszugleichen, wie von Label and Narrow Web in einem technischen Überblick über Konvertierungsausrüstungskonfigurationen beschrieben (Quelle: Label and Narrow Web, Rewinds, Unwinds and Splicers). Der Luftdruck wird vom Spannungsregler in Echtzeit moduliert, um den abnehmenden Rollendurchmesser auszugleichen.
In Magnetpulverbremssystemen erzeugt elektrischer Strom durch eine mit Pulver gefüllte Kupplung das Bremsdrehmoment, wobei die Drehmomentabgabe proportional zum angelegten Strom ist. Dies ermöglicht eine sehr sanfte, elektronisch präzise Drehmomentmodulation ohne die Hystereseeffekte, die bei mechanischen Bremsen auftreten können.
Bei angetriebenen Abwickelkonfigurationen steuert ein regenerativer Motor aktiv die Wellengeschwindigkeit, anstatt nur einen Bremswiderstand auszuüben. Dadurch kann der Abwickler Rollen mit großer Trägheit und großem Durchmesser beim Beschleunigen und Abbremsen präziser handhaben und an der Spannungsregelung teilnehmen, indem er die Motorgeschwindigkeit als Reaktion auf die Tänzerposition oder die Rückmeldungssignale der Kraftmesszelle variiert.
Die Tänzerrolle ist die Komponente, die am direktesten eine kontinuierliche Spannungskontrolle zwischen dem Abwickler und dem nachgeschalteten Prozess aufrechterhält. Eine Tänzerwalze ist eine frei schwebende Walze, die auf der Bahn zwischen der Abwickelwelle und der ersten festen Walze oder Leitwalze stromabwärts ruht. Die Montalvo Corporation beschreibt das Prinzip: Alle Tänzerspannungsregler verfügen über Umlenkrollen oder -arme, die für eine Richtung vorgespannt sind. Wenn eine Bahn über eine Tänzerwalze gezogen wird, bewegt sie sich als Reaktion auf alle Änderungen ihrer Position, wobei die Bewegung eine Änderung der Bahnspannung widerspiegelt und ein Sensor diese Position überwacht, um die Bewegung des Antriebs zu steuern (Quelle: Montalvo Corporation, Grundlagen der Tänzerwalzenspannungsregelung).
Die Tänzerrolle fungiert gleichzeitig als mechanischer Puffer und Sensor. Wenn der nachgeschaltete Prozess mehr Bahn zieht, als der Abwickler liefert, senkt sich der Tänzer ab und das Steuersystem reagiert, indem es das Bremsmoment reduziert oder die Motorgeschwindigkeit erhöht, um die Versorgung wiederherzustellen. Wenn das Angebot die Nachfrage übersteigt, steigt der Tänzer an und das System bremst stärker oder verringert die Geschwindigkeit. Yitong Environmental Technology berichtet, dass Wägezellensysteme, bei denen Kraftaufnehmer die tatsächliche Bahnspannung an einer festen Walze messen, eine Spannungskontrollgenauigkeit von erreichen plus oder minus 1 bis 3 Prozent des Sollwerts unter stabilen Betriebsbedingungen (Quelle: Yitong Environmental Technology, What Is a Rotary Unwinder).
Selbst bei einer gut aufgewickelten Rolle kommt es beim Abwickeln der Rolle zu einer gewissen seitlichen Bahnwanderung aufgrund von Kantenabweichungen, Kernteleskopieren oder Materialbreitenunterschieden über die Rollenbreite. Ein Bahnführungssystem korrigiert dies, indem es die Bahnkanten- oder Mittellinienposition erfasst und entweder den Abwickelständer oder eine Lenkwalze neu positioniert, um die Bahn beim Eintritt in den nachgelagerten Prozess zentriert zu halten. Ohne Bahnführung würde eine seitliche Verschiebung der Bahn zu einer Fehlausrichtung der Druckregistrierung, ungleichmäßigen Schlitzschnitten und Problemen mit der Beschichtungsabdeckung über die gesamte Bahnbreite führen.
Der technisch anspruchsvollste Aspekt beim Rotationsabwicklerbetrieb ist die Aufrechterhaltung einer konstanten Bahnspannung von einer vollen Rolle bis zu einem fast leeren Kern, da sich die Rollengeometrie kontinuierlich ändert und sich damit auch das richtige Bremsmoment ändert.
Die Bahnspannung in Newton oder Pfund Kraft wird durch das Verhältnis zwischen dem auf die Abwickelwelle ausgeübten Bremsmoment und dem aktuellen Rollenradius bestimmt. Mit abnehmendem Rollendurchmesser erfordert die gleiche Bahnspannung zunehmend weniger Bremsmoment, entsprechend der Beziehung: Spannung gleich Drehmoment dividiert durch Radius. Ein Steuersystem, das das Bremsmoment bei abnehmendem Rollendurchmesser konstant hält, führt zu einer zunehmenden Überspannung der Bahn, was schließlich zu Bahnrissen führen kann. Ein System, das das Drehmoment proportional zur Verringerung des Durchmessers reduziert, sorgt für eine konstante Spannung über die gesamte Lebensdauer der Rolle.
Das Steuersystem muss den aktuellen Rollendurchmesser kennen, um jederzeit den richtigen Drehmomentbefehl berechnen zu können. In der Praxis werden drei Ansätze verwendet. Ultraschall- oder Laser-Durchmessersensoren messen direkt in Echtzeit den Rollendurchmesser und geben diesen Wert an den Spannungsregler weiter. Die auf Drehgebern basierende Berechnung nutzt die Beziehung zwischen Wellenumdrehungen und Bahngeschwindigkeit, gemessen an einer nachgeschalteten Tachometerwalze, um den Walzendurchmesser mathematisch ohne direkte Messung zu berechnen. Die Integration der Tänzerposition nutzt den Positionsverlauf der Tänzerrolle über einen längeren Zeitraum, um den Materialverbrauch zu verfolgen und auf den aktuellen Durchmesser zu schließen.
Die Referenz zur Spannungsregelungstechnik von Mitsubishi Electric identifiziert diese als die Hauptkategorien von Spannungsregelungsmethoden und klassifiziert sie in manuelle, offene Spulendurchmessererkennung und Spannungsrückmeldung mit geschlossenem Regelkreis, wobei der Rückkopplungsansatz mit geschlossenem Regelkreis die beste Genauigkeit für Hochgeschwindigkeitsverarbeitungsanwendungen bietet (Quelle: Mitsubishi Electric, Factory Automation Tension Control Complete Guide).
Ein Rotationsabwickler steuert nicht die Spannung für die gesamte Produktionslinie. Es steuert die Spannung in der Abwickelzone, die Montalvo Corporation als die Zone zwischen dem Abwickelantrieb und dem ersten Hauptantrieb stromabwärts definiert (Quelle: Montalvo Corporation, Grundlagen der Tänzerwalzen-Spannungsregelung). Nachgeschaltete Verarbeitungszonen und Aufwickelzonen verfügen jeweils über eigene Spannungsregelkreise. Die Aufgabe des Abwicklers besteht darin, für eine gleichmäßig gespannte Bahn zu sorgen, die in den ersten stromabwärts gelegenen Walzenspalt gelangt. An diesem Punkt wird die Spannungsregelung an das Steuersystem der nächsten Zone übergeben.
Bei Großserienverarbeitungsbetrieben ist das Anhalten der Produktionslinie jedes Mal, wenn eine Materialrolle aufgebraucht ist, eine erhebliche Quelle von Abfall und Produktivitätsverlusten. Eine Druckmaschine nach einem Stopp wieder ins Register zu bringen und auf Hochtouren zu bringen, kostet Material und Zeit, und der beim Neustart entstehende Ausschuss trägt direkt zu den Produktionskosten bei. Ein automatisches Verbindungssystem am Rotationsabwickler eliminiert diese Stopps, indem es das Ende der auslaufenden Rolle mit der Vorderkante einer neuen Rolle verbindet, während die Linie mit Produktionsgeschwindigkeit weiterläuft.
Der Papier-, Film- und Folienkonverter beschreibt die Best Practices für diesen Prozess: Verfolgen der Position der Klebestelle vom Abwickeln bis zum Aufwickler, während er die Verarbeitungsstufen durchläuft, Einsatz einer Kernerkennungsfunktion, um die Restbahn auf der auslaufenden Rolle zu minimieren, Vereinfachen der Klebevorbereitung, um eine konsistente Klebestellenposition sicherzustellen, und Einsatz der Rollenklebewalzentechnologie mit einem elektromechanischen Abfeuermechanismus, um das Springen des Rollenwicklers zu minimieren und einen genauen Kontakt mit der Produktrolle zu fördern (Quelle: Paper Film and Foil Converter, Efficiency in Winding and Unwinding). Bei korrekter Ausführung ist eine automatische Verbindung für den nachgeschalteten Prozess im Wesentlichen unsichtbar, da die Tänzerrolle den kurzen Spannungsübergang während des Verbindungsvorgangs auffängt.
Rotationsabwickler kommen überall dort zum Einsatz, wo eine aufgewickelte Materialrolle als Input für einen kontinuierlichen Produktionsprozess dient.
Die Anpassung der Spezifikationen eines Rotationsabwicklers an die Anwendungsanforderungen bestimmt, ob er einen konsistenten, störungsfreien Betrieb gewährleistet oder zu ständigen Spannungsschwankungen und Ausfallzeiten führt.
| Spezifikation | Was es bestimmt | Typischer Bereich |
| Maximaler Rollendurchmesser | Größte Rolle, die der Rahmen aufnehmen kann | 300 mm bis 2.500 mm oder mehr |
| Maximales Rollengewicht | Strukturelle Belastungsgrenze des Rahmens und der Lager | 50kg bis mehrere Tonnen |
| Maximale Bahnbreite | Die breiteste Rolle, die Welle und Rahmen akzeptieren | 50 mm bis 3.500 mm oder mehr |
| Spannungskontrollbereich | Minimale und maximale Spannung kann das System stabil aufrechterhalten | Anwendungsabhängig |
| Maximale Liniengeschwindigkeit | Höchste Bahngeschwindigkeit, die die Spannungsregelung genau verfolgen kann | Bis zu 600 m/min für Hochgeschwindigkeitsstrecken |
| Methode zur Spannungskontrolle | Wie Spannungsfeedback gemessen und gesteuert wird | Tänzer, Wägezelle oder durchmesserbasiert |
Die Ytinte Rotationsabwickler ist darauf ausgelegt, das gesamte Spektrum dieser Spezifikationsanforderungen für Papier-, Film-, Folien- und Vliesstoffanwendungen zu erfüllen und kombiniert eine präzise Spannungsregelung mit einer robusten Rahmenkonstruktion und Bahnführung, um eine konsistente, stabile Bahnzufuhr in nachgelagerte Verarbeitungs- und Druckprozesse zu gewährleisten.
