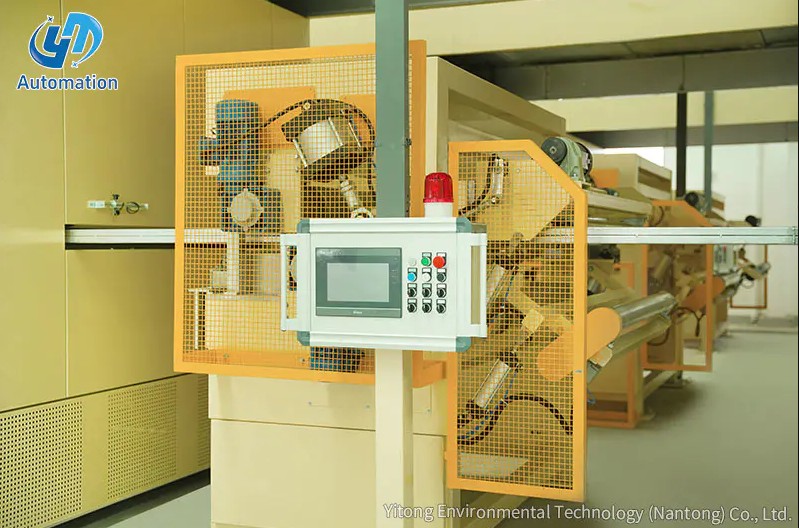

Was ist eine Sekundärbeschichtungsmaschine?

A Sekundärbeschichtungsmaschine ist ein spezielles Industriegerät, das im Herstellungsprozess von Glasfaserkabeln verwendet wird, um eine schützende Polymerschicht – die sogenannte Sekundärbeschichtung oder Bündelader – auf optische Fasern oder Faserbänder aufzutragen. Diese Schicht schützt die empfindlichen Glasfasern vor mechanischer Belastung, Feuchtigkeit und Umweltschäden Dies macht es zu einem der kritischsten Schritte bei der Herstellung zuverlässiger Glasfaserkabel. Kurz gesagt, die Sekundärbeschichtungsmaschine verwandelt zerbrechliche blanke Fasern in langlebige, einsetzbare Kabelkomponenten, die für die weitere Ummantelung und Installation bereit sind.

Über den einfachen Schutz hinaus steuert der sekundäre Beschichtungsprozess den Durchmesser des Aderendrohrs, die Wandstärke und die Gelfülldichte präzise – allesamt Faktoren, die sich direkt auf die optische Übertragungsleistung des Kabels und die langfristige Haltbarkeit im Feld auswirken.

Kernfunktion und Rolle bei der Herstellung von Glasfaserkabeln

In einer typischen Fertigungslinie für Glasfaserkabel werden blanke optische Fasern zunächst einer Primärbeschichtung (direkt auf das Glas aufgetragene Acrylatbeschichtung) unterzogen und gelangen dann in die Sekundärbeschichtungsstufe. Die Sekundärbeschichtungsmaschine extrudiert ein thermoplastisches Material – am häufigsten PBT (Polybutylenterephthalat), PP (Polypropylen) oder HDPE (hochdichtes Polyethylen) – um eine oder mehrere Fasern, um einen Pufferschlauch zu bilden.

Dieser Prozess umfasst typischerweise drei gleichzeitige Vorgänge:

• Faserabwicklung und Spannungskontrolle zur Aufrechterhaltung einer gleichmäßigen Faserposition innerhalb des Rohrs
• Injektion von Gel oder thixotroper Verbindung, um das Rohr zu füllen und das Eindringen von Wasser zu verhindern
• Extrusion und Abkühlung zur Bildung und Verfestigung des äußeren Pufferrohrs

Das Ergebnis ist ein Bündeladerpuffer – der grundlegende Baustein, der in Litzen-, Schlitzkern- und Bandfaserkabelkonstruktionen verwendet wird, die in Telekommunikationsnetzen weltweit eingesetzt werden.

Maschinenrahmen und Strukturdesign

Die strukturelle Integrität einer Sekundärbeschichtungsmaschine ist für die Präzisionsfertigung von grundlegender Bedeutung. Der Maschinenrahmen wird typischerweise durch Hochspannungsschweißen von A3-Stahlplatten in Kombination mit der Verarbeitung von Baustahl (Typstahl) hergestellt Dadurch bleibt die gesamte Plattform auch im Hochgeschwindigkeits-Dauerbetrieb stabil und vibrationsfrei.

A3-Stahl (entspricht Q235 in chinesischen Standards) bietet hervorragende Schweißbarkeit, mäßige Zugfestigkeit (typischerweise 370–500 MPa) und gute Duktilität – was ihn zu einem idealen Basismaterial für schwere Industriemaschinenrahmen macht. Der geschweißte und bearbeitete Rahmen widersteht Biegungen und thermischer Verformung, was für die Einhaltung von Ausrichtungstoleranzen von bis zu ±0,01 mm über die Extrusionsdüse und das Kühlrinnensystem von entscheidender Bedeutung ist.

Das robuste Rahmendesign trägt auch dem Gewicht und den Vibrationen von:

• Hochleistungs-Faserabwickelspulen (häufig fassen 25 km oder mehr Fasern pro Spule)
• Die Extruderzylinder- und Schneckenbaugruppe (normalerweise 30–60 mm Schneckendurchmesser)
• Mehrere Kühlwassertröge, oft 6–10 Meter Gesamtlänge
• Das Spill- und Aufwickelsystem läuft mit Geschwindigkeiten von bis zu 300 m/min

Beschichtungsstruktur: Oberbeschichtung und Unterbeschichtung

Eines der charakteristischen strukturellen Merkmale einer Sekundärbeschichtungsmaschine ist ihre zweischichtige Beschichtungskonfiguration. Bei einer Standardkonfiguration ist die vordere Beschichtung an der Vorderseite der Maschine und die untere Beschichtung an der Rückseite angebracht. Diese Anordnung stellt sicher, dass die Beschichtung in einer präzisen, schichtweisen Reihenfolge aufgetragen wird, die die Aderhüllenwand gleichmäßig und ohne Delamination aufbaut.

Gesichtsbeschichtung (vordere Position)

Die Oberflächenbeschichtung bildet die Innenfläche des Pufferrohrs, die mit den optischen Fasern oder der Gelfüllmasse in Kontakt kommt. Diese Schicht muss gegenüber dem thixotropen Füllgel chemisch inert sein und darf keine Mikrobiegespannung auf die Fasern ausüben. Materialien wie PBT werden hier aufgrund ihrer geringen Schrumpfungsrate und hervorragenden Dimensionsstabilität häufig verwendet. PBT weist nach dem Abkühlen typischerweise eine lineare Schrumpfung von weniger als 0,5 % auf, was für die Aufrechterhaltung der erforderlichen überschüssigen Faserlänge (EFL) im Inneren des Schlauchs unerlässlich ist.

Untere Beschichtung (hintere Position)

Die Bodenbeschichtung bildet die äußere Schutzwand der Aderhülle und sorgt für die mechanischen Eigenschaften, die für die Kabelverseilung und -installation erforderlich sind. Diese Schicht kann aus dem gleichen oder einem kompatiblen thermoplastischen Material bestehen und muss nahtlos mit der Außenbeschichtung verbunden sein. Die Wandstärke der Bodenbeschichtung wird präzise gesteuert – typischerweise zwischen 0,3 mm und 0,9 mm – abhängig von der Spezifikation des Kabeldesigns und der vorgesehenen Einsatzumgebung (z. B. Luftinstallation, direkte Erdverlegung oder Kanalinstallation).

Die Anordnung dieser beiden Beschichtungsschichten von vorne nach hinten ermöglicht die individuelle Abstimmung jedes Extruderkopfs hinsichtlich Temperaturprofil, Schmelzedruck und Materialdurchsatz, wodurch Hersteller eine detaillierte Kontrolle über die Rohrgeometrie und die mechanische Leistung erhalten.

Schlüsselkomponenten einer Sekundärbeschichtungsmaschine

Eine komplette Sekundärbeschichtungslinie besteht aus mehreren integrierten Subsystemen. Das Verständnis jeder Komponente hilft Herstellern, die Produktionseffizienz und Produktqualität zu optimieren.

Moderne Maschinen integrieren auch eine SPS-basiertes Steuerungssystem Das System koordiniert alle Subsysteme in Echtzeit und ermöglicht eine geschlossene Rückkopplung zwischen den Messwerten des Außendurchmessermessers und der Geschwindigkeit der Extruderschnecke oder der Windengeschwindigkeit, um Maßtoleranzen während des gesamten Produktionslaufs automatisch einzuhalten.

Technische Spezifikationen und Leistungsparameter

Die Leistungsfähigkeit von Sekundärbeschichtungsmaschinen variiert je nach beabsichtigter Anwendung und Produktionsmenge erheblich. Nachfolgend sind repräsentative technische Parameter für Maschinen mittlerer bis hoher Kapazität aufgeführt, die in kommerziellen Glasfaserkabelanlagen verwendet werden:

• Liniengeschwindigkeit: 40–300 m/min (für die Massenproduktion optimierte Hochgeschwindigkeitsmodelle)
• Faseranzahl pro Röhrchen: 1 bis 24 Fasern (Band-fähige Modelle unterstützen bis zu 12-Faser-Bänder)
• Pufferrohr-Außendurchmesserbereich: 1,0 mm bis 4,0 mm
• Wandstärkenkontrolle: ±0,05 mm oder besser
• Extruderschneckendurchmesser: 30 mm, 45 mm oder 60 mm, je nach Durchsatzanforderungen
• Kompatible Materialien: PBT-, PP-, HDPE-, LSZH-Verbindungen
• Stromverbrauch: typischerweise 30–80 kW für die gesamte Linie
• Stellfläche der Maschine: ca. 15–30 Meter lang, je nach Kühlrinnenkonfiguration

Die überschüssige Faserlänge (EFL) im Inneren des Rohrs – ein kritischer Parameter, der bestimmt, wie gut das Kabel Zugbelastungen aushält, ohne die Fasern zu belasten – liegt typischerweise zwischen 1 und 2 0,2 % und 0,5 % und wird durch das Verhältnis der Faserabwickelgeschwindigkeit zur Geschwindigkeit der Capstan-Linie gesteuert.

Arten von Sekundärbeschichtungsmaschinen

Unterschiedliche Kabeldesigns erfordern unterschiedliche Konfigurationen der Sekundärbeschichtungsmaschine. Die drei Haupttypen sind:

Einrohr-Sekundärbeschichtungsanlage

Produziert jeweils eine Aderhülle und eignet sich für kleinere Produktionsbetriebe oder Spezialkabeltypen. Diese Maschinen sind einfacher zu bedienen und zu warten, wobei die Investitionskosten für eine komplette Linie typischerweise zwischen 80.000 und 200.000 US-Dollar liegen.

Mehrrohr-Sekundärbeschichtungsanlage

Kann mehrere Röhrchen gleichzeitig und parallel produzieren, was den Durchsatz erheblich erhöht. Hersteller von Großserienkabeln, die Millionen von Glasfaserkilometern pro Jahr einsetzen, verlassen sich häufig auf Linien mit mehreren Röhren, um ihre Produktionsziele zu erreichen, ohne die Stellfläche oder den Arbeitsaufwand proportional zu vergrößern.

Bandfaser-Sekundärbeschichtungslinie

Speziell für die Beschichtung von Flachbandfaserstapeln (4, 8 oder 12 Faserbänder) anstelle einzelner loser Fasern entwickelt. Der Düsenkopf und das Kühlsystem werden an das flache Profil des Bandes angepasst, und die EFL-Steuerung ist besonders wichtig, um ein Knicken des Bandes oder Faserspannungen innerhalb des Rohrs zu vermeiden.

Der Sekundärbeschichtungsprozess Schritt für Schritt

Das Verständnis des Produktionsprozesses hilft Bedienern, Qualitätsprobleme zu beheben und Maschineneinstellungen zu optimieren. Hier ist die Standardsequenz für einen typischen zweiten Beschichtungslauf:

1. Faserbeladung: Primärbeschichtete optische Fasern werden auf Abwickelspulen geladen. Die Faserspannung wird entsprechend der Anzahl der Fasern pro Schlauch und dem extrudierten Material eingestellt.
2. Einfädeln und Ausrichten: Fasern werden durch die Faserführung, die Düsenspitze und den Düsenkörper geführt. Die richtige Zentrierung der Fasern innerhalb der Düse ist entscheidend für die Erzielung einer gleichmäßigen Wandstärke.
3. Vorheizen des Extruders: Die Extruderzylinderzonen werden auf Betriebstemperatur gebracht – für PBT bedeutet dies typischerweise ein Temperaturprofil von 200 °C (Einzugszone) bis 260 °C (Düsenzone). Die Aufwärmzeit beträgt normalerweise 30–60 Minuten.
4. Grundierung des Gelsystems: Die thixotrope Füllmasse wird erhitzt und durch die Injektionsnadel angesaugt, bis sie gleichmäßig fließt und so sichergestellt wird, dass keine Lufteinschlüsse in der Gellinie entstehen.
5. Anfahr- und Geschwindigkeitsrampe: Die Linie startet mit niedriger Geschwindigkeit (10–20 m/min), während der Rohraußendurchmesser, die Wandstärke und die Faserposition überprüft werden. Die Geschwindigkeit wird schrittweise auf die Zielproduktionsrate erhöht.
6. Steady-State-Produktion: Das SPS-Steuerungssystem überwacht den Außendurchmesser in Echtzeit und nimmt Mikroeinstellungen vor, um die Rohrabmessungen innerhalb der Spezifikation zu halten. Bediener überwachen den Prozess über HMI-Bildschirme und regelmäßige manuelle Probenahmen.
7. Spulenwechsel: Wenn eine Aufwickelspule voll ist, führt die Linie einen automatischen oder halbautomatischen Wechsel durch, schneidet den Schlauch ab und überträgt ihn auf eine neue Spule mit minimalem Produktionsverlust.

Qualitätskontrolle in der Sekundärbeschichtung

Die Qualität der Sekundärbeschichtung wird sowohl an Maßstandards als auch an optischen Leistungsstandards gemessen. Zu den wichtigsten Qualitätsparametern gehören Außendurchmesser (OD), Innendurchmesser (ID), Exzentrizität der Wandstärke, Gelfüllgrad und EFL. Diese müssen internationalen Standards wie IEC 60794-1 und ITU-T G.652 für das fertige Kabel entsprechen.

Zu den häufigsten Qualitätsmängeln und ihren Ursachen gehören:

• Variation des Rohrdurchmessers: Wird normalerweise durch schwankende Liniengeschwindigkeit, Instabilität des Schmelzedrucks oder Schwankungen der Kühlwassertemperatur verursacht.
• Wandexzentrizität: Dies ist auf eine Fehlausrichtung der Fasern in der Düse oder eine ungleichmäßige Wärmeverteilung über den Düsenkopf zurückzuführen.
• Unzureichende Gelfüllung: Verursacht durch einen Kalibrierungsfehler der Gelpumpe oder durch Lufteinschlüsse im Gelversorgungssystem, was zu Ausfällen bei der Wasserblockierung im Betrieb führt.
• Faserknickung oder hoher EFL: Tritt auf, wenn die Geschwindigkeit des Glasfaserauslaufs im Verhältnis zur Leitungsgeschwindigkeit zu hoch ist, wodurch die Dämpfung auf verlegten Kabelabschnitten zunimmt.
• Oberflächenrauheit oder Nadellöcher: Typischerweise ein Zeichen einer Feuchtigkeitsverunreinigung in der Pelletzuführung oder einer falschen Temperaturzone des Extruders.

Fertige Rohre werden regelmäßig auf Zugfestigkeit (normalerweise bei mindestens 100 N/100 mm getestet), Druckfestigkeit und Überprüfung der optischen Dämpfung bei den Wellenlängen 1310 nm und 1550 nm untersucht.

Anwendungen und Branchenrelevanz

Sekundärbeschichtungsmaschinen sind bei der Herstellung nahezu aller Glasfaserkabeltypen, die in der modernen Telekommunikationsinfrastruktur zum Einsatz kommen, unverzichtbar. Zu den wichtigsten Anwendungsbereichen gehören:

• Telekommunikations-Hauptkabel: Kabel mit hoher Faseranzahl (144 bis 1728 Fasern), die in Fern- und U-Bahn-Netzwerken verwendet werden, sind für den Faserschutz und die Kabelleistung auf präzise sekundär beschichtete Bündeladern angewiesen.
• FTTH-Kabel (Fiber to the Home): Drop-Kabel und Verteilerkabel für Last-Mile-Verbindungen erfordern eine konsistente, kostengünstige Bündeladerproduktion mit hohen Geschwindigkeiten.
• Unterseekabelzuleitungen: Hochleistungs-PBT-Rohre, die in Unterseekabelsystemen verwendet werden, müssen extrem enge Maßtoleranzen einhalten, was eine fortschrittliche Sekundärbeschichtungsausrüstung unerlässlich macht.
• Industrie- und Militärkabel: Bei robusten Kabeln für raue Umgebungen werden häufig spezielle Sekundärbeschichtungsmaterialien verwendet, die auf denselben Maschinentypen mit maßgeschneiderten Matrizenkonfigurationen verarbeitet werden.

Der weltweite Einsatz von Glasfaserkabeln nimmt weiterhin rasant zu, angetrieben durch die Einführung von 5G, den Ausbau von Hyperscale-Rechenzentren und nationale Breitbandinitiativen. Branchenanalysten gehen davon aus, dass der weltweite Glasfaserkabelmarkt bis 2027 ein Volumen von über 20 Milliarden US-Dollar erreichen wird , was direkt zu einer anhaltenden Nachfrage nach fortschrittlichen Sekundärbeschichtungsgeräten mit hohem Durchsatz und gleichbleibender Qualität führt.

Best Practices für Wartung und Betrieb

Die ordnungsgemäße Wartung einer Sekundärbeschichtungsmaschine gewährleistet eine gleichbleibende Produktqualität und maximiert die Maschinenverfügbarkeit. Zu den wichtigsten Wartungspraktiken gehören:

Tägliche Wartung

• Reinigen Sie die Extrusionsdüse und die Spitze nach jedem Produktionslauf von jeglichen Polymerresten
• Gel-Füllmassebehälter prüfen und auffüllen
• Überprüfen Sie die Kühlwasserdurchflussrate und -temperatur in jeder Trogzone
• Überprüfen Sie die Kalibrierung des OD-Messgeräts mit Referenzstandards

Regelmäßige Wartung (monatlich/vierteljährlich)

• Zerlegen Sie die Extruderschnecke und den Zylinder und reinigen Sie sie gründlich mit Spülmittel
• Schneckengänge und Zylinderbohrung auf Verschleiß prüfen; ersetzen, wenn das Spiel mehr als 0,15 mm beträgt
• Schmieren Sie die Spilllager und die Abzugsantriebskette gemäß den Herstellerangaben
• Kalibrieren Sie die Spannungsregler neu und überprüfen Sie die SPS-Steuerungsparameter anhand der Originaleinstellungen

Betreiber sollten außerdem bei jeder Änderung der Rohmaterialchargen eine vollständige Prozessprüfung durchführen, da selbst geringfügige Schwankungen der PBT-Pelletsviskosität (MFI – Schmelzflussindex) Anpassungen der Temperaturprofile und der Schneckengeschwindigkeit erforderlich machen können, um die Dimensionsstabilität der Rohre aufrechtzuerhalten.
