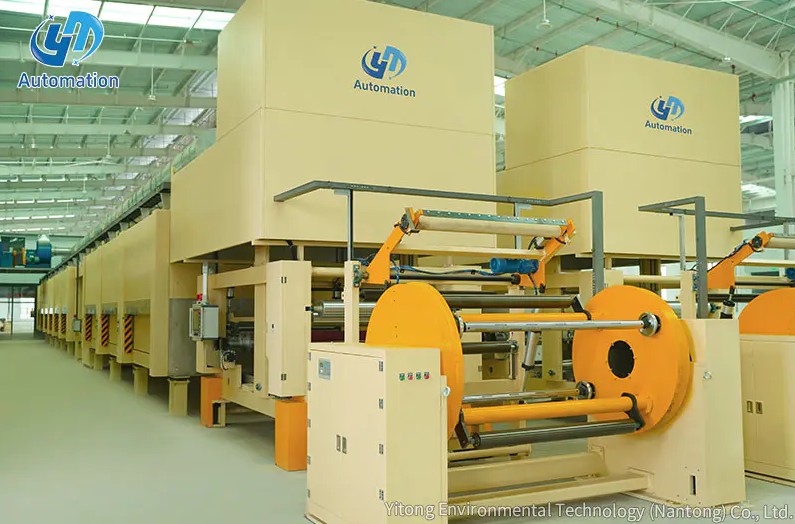

Was ist ein Rotationsabwickler?

A Rotationsabwickler ist eine Bahnhandhabungsmaschine, die kontinuierlich eine Materialrolle – wie Papier, Film, Folie, Stoff oder Vliesstoff – mit kontrollierter Geschwindigkeit und Spannung einem nachgeschalteten Verarbeitungs-, Druck-, Beschichtungs- oder Laminierprozess zuführt. Es dreht die Mutterrolle, wenn Material verbraucht wird, und sorgt so für einen gleichmäßigen, gleichmäßigen Bahnvorschub ohne Unterbrechung. Im Gegensatz zu manuellen oder statischen Abwickelständern verfügt ein Rotationsabwickler über eine aktive Spannungsregelung und, in automatisierten Konfigurationen, über die Fähigkeit zum Verbinden oder Rollenwechsel, sodass die Produktion auch dann ununterbrochen weiterlaufen kann, wenn eine Rolle erschöpft ist. Es ist ein grundlegendes Gerät in jeder Produktionslinie für kontinuierliche Bahnen.

Kernfunktion: Was ein Rotationsabwickler in einer Produktionslinie leistet

In jedem bahnbasierten Herstellungsprozess – ob Drucken, Schneiden, Laminieren, Beschichten, Prägen oder Verarbeiten – kommt das Rohmaterial als aufgewickelte Rolle an. Die Aufgabe des Rotationsabwicklers besteht darin, diese aufgewickelte Rolle in eine sich bewegende flache Bahn umzuwandeln, die mit der richtigen Geschwindigkeit und Spannung in den Verarbeitungsabschnitt der Maschine läuft.

Die drei Kernfunktionen eines Rotationsabwicklers sind:

• Rollendrehung: Der Abwickler hält und dreht die Mutterrolle und gibt Material mit der Geschwindigkeit ab, die der nachgeschaltete Prozess erfordert – ob das nun ein paar Meter pro Minute für langsame Präzisionsarbeiten sind oder 300–800 Meter pro Minute in der Hochgeschwindigkeits-Papier- oder Folienproduktion.
• Spannungskontrolle: Wenn der Rollendurchmesser von voll auf leer abnimmt, ändert sich die Rotationsträgheit kontinuierlich. Ohne Kompensation würde die Bahnspannung mit zunehmender Schrumpfung der Rolle zunehmend ansteigen. Das Spannungskontrollsystem passt die Brems- oder Antriebskraft automatisch an, um das eingestellte Spannungsniveau über den gesamten nutzbaren Durchmesser der Rolle aufrechtzuerhalten.
• Webausrichtung: Viele Rotationsabwickler verfügen über ein seitliches Bahnführungssystem, das die seitliche Position der Bahn beim Abwickeln korrigiert, Unregelmäßigkeiten bei der Rollenwicklung ausgleicht und verhindert, dass die Bahn aus dem Verarbeitungspfad der Maschine herausdriftet.

Strukturkomponenten eines Rotationsabwicklers

Ein Rotationsabwickler besteht aus mehreren integrierten Subsystemen, die jeweils zu einer stabilen, gleichmäßigen Bahnlieferung beitragen. Das Verständnis dieser Komponenten hilft Betreibern und Ingenieuren, die Ausrüstung korrekt zu spezifizieren, in Betrieb zu nehmen und zu warten.

Maschinenrahmen und Spulenunterstützung

Der Rahmen ist das strukturelle Fundament des Abwicklers und trägt das volle Gewicht einer beladenen Mutterrolle – das zwischen 1 und 10 kg betragen kann 200 kg bis mehrere Tonnen abhängig von Materialbreite und Rollendurchmesser. Hochleistungsrahmen werden aus hochfestem Stahlblech (z. B. A3-Baustahl) hergestellt und in ein starres Kastenprofil oder eine Portalstruktur eingeschweißt. Die Steifigkeit ist von entscheidender Bedeutung: Eine Durchbiegung des Rahmens unter Last würde die Geometrie des Bahnpfads verändern und zu Spannungsschwankungen und Spurfehlern führen.

Der Rollenträger – auch Abwickeldorn oder Dornbaugruppe genannt – hält den Kern der Mutterrolle und überträgt die Rotationskraft auf ihn. Sicherheitsklemmhalterungen sichern den Rollenkern während der Hochgeschwindigkeitsrotation fest und verhindern so ein axiales oder radiales Verrutschen, das zum Herunterfallen der Rolle oder zum Reißen der Bahn führen könnte. A Φ76 mm Scroll-Entriegelungswelle ist eine gängige Standardgröße bei Papier- und Folienabwickelanwendungen und entspricht der in der Verarbeitungsindustrie weit verbreiteten 76-mm-Papierhülse (3 Zoll). Spreizspannfutter oder pneumatische Spannzangen greifen den Kern von innen und ermöglichen so einen schnellen und sicheren Rollenwechsel.

Spannungskontrollsystem

Das Spannungskontrollsystem ist das technisch ausgefeilteste Teilsystem des Rotationsabwicklers. Sein Zweck besteht darin, die Bahn unabhängig von Änderungen des Rollendurchmessers, der Liniengeschwindigkeit oder der Prozessbeschleunigung und -verzögerung automatisch auf einem voreingestellten Spannungsniveau zu halten.

Die Spannungskontrolle wird durch einen oder eine Kombination der folgenden Ansätze erreicht:

• Magnetpulverbremse: Eine Rutschbremsvorrichtung, die an der Abwickelwelle angebracht ist. Die Bremse übt ein kontrolliertes Verzögerungsdrehmoment aus, um einer freien Drehung der Rolle entgegenzuwirken. Wenn der Rollendurchmesser abnimmt, erhöht die Steuerung das Bremsmoment, um eine konstante Bahnspannung aufrechtzuerhalten. Magnetpartikelbremsen sorgen für eine sanfte, stufenlose Spannungseinstellung und werden häufig in leichten bis mittelschweren Abwickelanwendungen eingesetzt.
• Servomotorantrieb: Bei angetriebenen Abwickelkonfigurationen treibt ein Servomotor die Abwickelwelle in Abwickelrichtung an und steuert so aktiv das Drehmoment und damit die Spannung. Servobetriebene Systeme reagieren schneller auf Spannungsstörungen und werden in Hochgeschwindigkeits- und präzisionsempfindlichen Anwendungen wie flexibler Elektronik und pharmazeutischen Verpackungen eingesetzt.
• Rückmeldung der Wägezelle (Kraftaufnehmer): An einer Tänzerwalze oder an festen Umlenkwalzen montierte Kraftmesszellen messen die tatsächliche Bahnspannung in Echtzeit. Das Spannungssignal wird an die Brems- oder Antriebssteuerung zurückgeführt, die die Drehmomentabgabe anpasst, um den Sollwert aufrechtzuerhalten. Wägezellensysteme erreichen eine Spannungsregelgenauigkeit von ±1–3 % des Sollwerts unter stabilen Bedingungen.
• Tänzerrollensystem: Eine gewichtete oder pneumatisch belastete, frei schwebende Walze ruht auf der Bahn zwischen der Abwicklung und dem ersten nachgeschalteten Walzenspalt. Die Tänzerposition spiegelt das Gleichgewicht zwischen Materialangebot und Prozessnachfrage wider. Ein Positionssensor überwacht die Position des Tänzers und signalisiert dem Spannungsregler, die Abwicklung entsprechend zu beschleunigen oder zu verlangsamen, wodurch eine inhärente Niederfrequenz-Spannungspufferung gewährleistet wird.

Bahnleitsystem

Mutterrollen werden niemals mit perfekter seitlicher Gleichmäßigkeit aufgewickelt – Kantenwanderung, Kernteleskopieren und Materialbreitenschwankungen führen dazu, dass die Bahn beim Abwickeln seitlich abdriftet. Ein Bahnführungssystem korrigiert dies, indem es die Bahnkanten- oder Mittellinienposition erfasst und den Abwickelständer oder eine Lenkrolle bewegt, um die Bahn neu zu zentrieren. Kantensensoren mit Ultraschall-, optischer oder Kontrastsensortechnologie erkennen die Bahnposition mit einer Genauigkeit von ±0,1–0,5 mm , Antrieb von Aktuatoren, die die Ausrichtung während der gesamten Walze aufrechterhalten.

Rollenlademechanismus

Das sichere und schnelle Laden einer schweren Mutterrolle auf die Abwickelwelle ist eine kritische Betriebsanforderung. Rollenlademechanismen reichen von einfachen manuellen Hebesystemen mit Hebebefestigungspunkten am Rahmen über hydraulische oder elektrische Hubtische, die die Rolle ohne manuelles Anheben auf Schachthöhe anheben, bis hin zu vollautomatischen Rollenwechslern, die neue Rollen von Bodengestellen aufnehmen und maschinengesteuert auf dem Schacht positionieren. Die Wahl des Lademechanismus hängt vom Rollengewicht, der Wechselhäufigkeit und der verfügbaren Bedienerzahl ab.

Arten von Rotationsabwicklern: Einzelstations- oder Revolverkonfigurationen

Rotationsabwickler sind in zwei grundlegenden Konfigurationen erhältlich, die sich in ihrem Ansatz für den Rollenwechsel unterscheiden – dem Übergang von einer erschöpften Rolle zur nächsten.

Einzelstations-Abwickler (Einzelposition).

Die einfachste Konfiguration fasst jeweils eine Rolle. Wenn die Rolle erschöpft ist, muss die Linie anhalten, der leere Kern wird entfernt, eine neue Rolle wird geladen und die Bahn wird manuell oder halbautomatisch durch die Maschine geführt, bevor die Produktion wieder aufgenommen wird. Abwickler mit einer Station sind kostengünstiger, einfacher zu warten und eignen sich für Betriebe, bei denen die Rollenwechselzeit im Verhältnis zur Produktionslauflänge akzeptabel ist – typischerweise in langsameren Linien, bei der Verarbeitung kleiner Auflagen oder bei Materialien, die für das fliegende Spleißen zu empfindlich sind.

Revolverabwickler (Duplex oder Multispool).

Ein Revolverabwickler hält zwei oder mehr Rollenpositionen auf einem rotierenden Arm oder Karussell. Während die aktive Rolle abgewickelt wird, wird die nächste Rolle vorgeladen und in einer Standby-Position vorbereitet. Sobald die aktive Rolle erschöpft ist, dreht sich der Turm, um die neue Rolle in die aktive Position zu bringen, und es erfolgt eine automatische oder halbautomatische Verbindung, bei der das Ende der auslaufenden Bahn mit der Vorderkante der neuen Rolle verbunden wird, ohne dass die Linie angehalten werden muss.

Revolverabwickler ermöglichen Nullgeschwindigkeitsspleißen (die Bahn wird an der Verbindungsstelle kurzzeitig angehalten, während die Linie aus einem Speicher läuft) oder fliegendes Spleißen (Die Verbindung erfolgt bei voller Laufgeschwindigkeit mittels Klebelaschen am neuen Rollenkern). Flying-Splice-Turret-Abwickler sind in Hochgeschwindigkeitslinien für Papier, Folie und flexible Verpackungen unverzichtbar, wo jeder Stopp Ausschuss produziert und nachgelagerte Prozesse stört, die eine Unterbrechung nicht tolerieren.

Wichtige technische Spezifikationen eines Rotationsabwicklers

Bei der Spezifikation eines Rotationsabwicklers für eine bestimmte Anwendung müssen die folgenden Parameter definiert werden, um sicherzustellen, dass die Maschine richtig dimensioniert und konfiguriert ist:

Branchen und Anwendungen, in denen Rotationsabwickler unverzichtbar sind

Rotationsabwickler kommen überall dort zum Einsatz, wo eine aufgewickelte Materialrolle den Ausgangspunkt für einen kontinuierlichen Herstellungs- oder Verarbeitungsprozess bildet. Das Spektrum an Branchen und spezifischen Anwendungen ist breit:

• Papier- und Tissueherstellung: Abwickeln von Papierrollen zum Schneiden, Schneiden, Bedrucken, Beschichten, Laminieren und zur Verarbeitung von Tissuepapier. Papiermutterrollen können mehrere Tonnen wiegen und einen Durchmesser von mehr als 2.500 mm haben, was eine robuste Rahmenkonstruktion und eine Spannungsregelung mit hohem Drehmoment erfordert.
• Flexible Verpackung: Zuführung von Kunststofffolien, Aluminiumfolien, Papier und Laminatbahnen zu Beutelherstellungsmaschinen, Form-, Füll- und Verschließlinien und Beschichtungsstationen. Flexible Verpackungslinien erfordern eine präzise Spannungskontrolle, um eine Dehnung der Folie zu verhindern, die beim Mehrfarbendruck zu Registrierungsfehlern führen würde.
• Etikettendruck und -verarbeitung: Abwickeln von Etikettenmaterial, Trennpapier und bedruckten Etikettenbahnen in Etikettendruck- und Endbearbeitungslinien. Die Hochgeschwindigkeitsverarbeitung von Etiketten erfordert eine schnell reagierende Spannungsregelung und eine präzise Bahnführung für eine präzise Ausrichtung von Kante zu Kante ±0,1–0,2 mm .
• Vliesstoff- und Textilherstellung: Zuführung von Spinnvlies-, Meltblown- und Webstoffrollen zu Laminier-, Schneid- und Verarbeitungslinien für Hygieneprodukte, medizinische Textilien und Geotextilien. Vliesstoffe sind dehnbar und erfordern eine sanfte Spannungskontrolle, um Verformungen zu vermeiden.
• Batterie- und Elektronikfertigung: Abwickeln von Elektrodenfolien, Separatoren und Stromabnehmerrollen für die Montage von Lithium-Ionen-Batteriezellen. Diese ultradünnen, zerbrechlichen Materialien erfordern eine außergewöhnlich präzise Spannungskontrolle – oft innerhalb ±1 N – und kontaminationsfreie Handhabung.
• Wellpappe und Karton: Die Single-Face- und Double-Backer-Abschnitte einer Wellpappenlinie verwenden Rotationsabwickler, um Linerboard- und Wellenpapierrollen mit hoher Geschwindigkeit und konstanter Spannung zuzuführen, um die Dicke und die Bindungsqualität der fertigen Pappe aufrechtzuerhalten.

Rotationsabwickler vs. statischer Abwickelständer: Hauptunterschiede

Ein statisches Abrollgestell – die einfachste Form eines Rollenhalters – trägt die Rolle auf einer Achse und ermöglicht es ihr, sich frei zu drehen, während die Bahn von einem nachgeschalteten Antrieb abgezogen wird. Während ein statischer Ständer für Anwendungen mit sehr langsamer Geschwindigkeit oder geringer Spannung ausreichend ist, bietet er keine Spannungskontrolle und ist für Prozesse ungeeignet, die eine konstante Bahnspannung, kontrollierte Verzögerung oder einen Hochgeschwindigkeitsbetrieb erfordern.

Häufige Probleme beim Rotationsabwickeln und wie man sie verhindert

Leistungsprobleme bei Rotationsabwicklern sind in der Regel auf eine kleine Reihe wiederkehrender Ursachen zurückzuführen. Die proaktive Behebung dieser Probleme durch Maschineneinrichtung und -wartung verhindert die meisten Bahnrisse, Spannungsstörungen und Registrierungsfehler in nachgelagerten Prozessen.

Spannungsschwankungen und Bahnrisse

Spannungsspitzen beim Beschleunigen oder Abbremsen und ein fortschreitender Spannungsanstieg bei abnehmendem Rollendurchmesser sind die Hauptursachen für Bahnrisse. Zu den Präventionsmaßnahmen gehört die Überprüfung, ob die Konusspannungskompensation des Spannungskontrollsystems korrekt auf den Modul des Materials kalibriert ist, die Überprüfung, ob der Luftdruck der Tänzerwalze oder die Nullstellung der Kraftmessdose innerhalb der Spezifikation liegt, und die Bestätigung, dass die Bremse oder der Antrieb innerhalb der erforderlichen Zeitkonstante für die verwendete Liniengeschwindigkeit reagiert.

Bahndrift und Kantenschäden

Die seitliche Bahndrift führt dazu, dass Kanten die Maschinenstruktur berühren, was zu Kantenschäden, Staubentwicklung und Registrierungsfehlern führt. Bahnführungssysteme erfordern bei jedem Rollenwechsel eine Überprüfung der Sensorkalibrierung, um zu bestätigen, dass der Referenzpunkt der Führung mit der tatsächlich erforderlichen Bahnmittellinie oder Kantenposition übereinstimmt. Die Exzentrizität der Rolle – wenn der Rollenkern nicht konzentrisch zum Außendurchmesser der gewickelten Rolle ist – erzeugt eine periodische seitliche Schwingung, die die Korrekturbandbreite der Bahnführung überschreiten kann, was zu intermittierender Drift führt, die die Führung nicht vollständig unterdrücken kann.

Rollladeschaden

Eine falsche Rollenbelastung – insbesondere Rollen, die außermittig oder mit nicht vollständig eingerastetem Spannfutter geladen werden – führt zu einer Durchbiegung der Welle unter Last, einer ungleichmäßigen Spannungsverteilung über die Bahnbreite und einem möglichen Rollenabfall bei Geschwindigkeit. Sicherheitsklemmhalterungen mit formschlüssiger Eingriffsbestätigung (z. B. ein Näherungssensor zur Überprüfung der Spannfutterverlängerung) reduzieren dieses Risiko in Hochgeschwindigkeitsproduktionsumgebungen erheblich.

Regelmäßige Wartung für eine zuverlässige Leistung des Rotationsabwicklers

Rotationsabwickler sind mechanisch robust, erfordern jedoch eine regelmäßige Wartung, um über ihre gesamte Lebensdauer eine genaue Spannungsregelung und Bahnführungsleistung aufrechtzuerhalten.

1. Bremsen- und Magnetpulverbremsenservice: Bei Magnetpartikelbremsen ist jedes Mal ein Flüssigkeitswechsel erforderlich 1.000–2.000 Betriebsstunden oder im vom Hersteller angegebenen Intervall. Eine verschlechterte Bremsflüssigkeit erzeugt eine inkonsistente Drehmomentabgabe, die direkt zu Spannungsschwankungen führt.
2. Kalibrierung der Wägezelle: Überprüfen Sie die Null- und Spannenkalibrierung der Wägezelle monatlich oder in der in der Maschinendokumentation angegebenen Häufigkeit. Kalibrierungsdrift in Wägezellen führt zu einem systematischen Spannungsversatz, der sich im Laufe der Zeit ansammelt.
3. Futter- und Spreizdornprüfung: Überprüfen Sie die Spannfuttersegmente und Betätigungsmechanismen vierteljährlich auf Verschleiß, Riefenbildung und Verschmutzung. Abgenutzte Spannfuttersegmente reduzieren die Spannkraft auf den Kern und erhöhen das Risiko, dass der Kern bei hoher Geschwindigkeit abrutscht.
4. Lagerinspektion und Schmierung: Abrollwellenlager tragen hohe radiale und axiale Belastungen aufgrund des großen Rollengewichts und der großen Bahnspannung. Schmieren Sie im angegebenen Intervall und ersetzen Sie es beim ersten Anzeichen von Geräuschen, Vibrationen oder erhöhter Betriebstemperatur – normalerweise oberhalb 70°C an der Außenfläche des Lagergehäuses beim Laufen.
5. Reinigung des Bahnführungssensors: Kanten- und Liniensensoren sammeln Staub und Materialablagerungen, die die Erfassungsgenauigkeit beeinträchtigen. Reinigen Sie die Sensorflächen bei jedem Rollenwechsel und überprüfen Sie die Korrekturreaktion des Führungssystems mit einem Testversatz, um die volle Funktion zu bestätigen.
6. Inspektion von Rahmen und Befestigungselementen: Überprüfen Sie die strukturellen Schweißnähte und Befestigungselemente jährlich auf Ermüdungsrisse – insbesondere an stark beanspruchten Stellen wie den Befestigungspunkten der Rollenhalterung, wo dynamisches Rollengewicht und Zugbelastungen auf die Rahmenstruktur übertragen werden.
