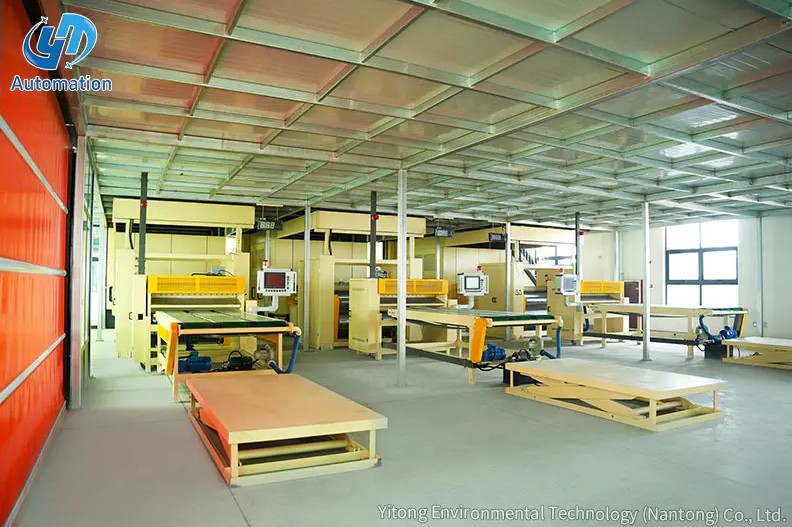

Wie funktioniert eine einstufige Imprägnierlinie?

Bei einer einstufigen Imprägnierlinie werden Vakuumevakuierung, Harzbefüllung und Entwässerung in einer einzigen versiegelten Verarbeitungskammer durchgeführt. Dadurch können elektrische Wicklungen oder Spulen in einem kontinuierlichen Zyklus behandelt werden, anstatt für jeden Verarbeitungsschritt zwischen separaten Tanks transportiert zu werden. Dieser Einkammer-Ansatz sorgt während des gesamten Prozesses für eine ununterbrochene Vakuumumgebung und stellt sicher, dass das Harz gleichmäßig in die Wicklungsspalte eindringt, ohne dass das Risiko einer erneuten Luftexposition besteht, die auftritt, wenn Teile physisch zwischen verschiedenen Stationen bewegt werden müssen. Daten zur Fertigungseffizienz, auf die üblicherweise bei der Behandlung elektrischer Komponenten verwiesen wird, zeigen, dass Einkammer-Imprägniersysteme die gesamte Verarbeitungszykluszeit um reduzieren können 30 bis 40 Prozent im Vergleich zu älteren Mehrtankprozessen, die einen manuellen Transfer zwischen Vakuum-, Tauch- und Entleerungsstufen erfordern.

Die Kernverarbeitungssequenz erklärt

Eine einstufige Imprägnierlinie folgt einer definierten Abfolge von Schritten, die alle in derselben versiegelten Kammer durchgeführt werden. Dies ist das entscheidende Merkmal, das diese Ausrüstung von herkömmlichen Imprägniersystemen mit mehreren Tanks unterscheidet.

Primäre Prozessstufen

• Durch die anfängliche Vakuumevakuierung werden eingeschlossene Luft und Feuchtigkeit aus der Wicklungsstruktur entfernt
• Das Harz wird in die Kammer eingeführt, während Vakuumbedingungen ein gleichmäßiges Eindringen in enge Wicklungsspalte fördern
• Überschüssiges Harz wird aus der Kammer abgelassen, bevor das behandelte Teil zum Aushärten entnommen wird

Ein ausgereiftes Einstufige Imprägnierlinie automatisiert diesen gesamten Ablauf durch programmierte Ventil- und Pumpensteuerung und reduziert so den erforderlichen manuellen Eingriff im Vergleich zu älteren Systemen, die auf separaten Vakuum-, Tauch- und Ablasstanks basieren, erheblich.

Warum die erste Vakuumphase wichtig ist

Bevor Harz in die Kammer gelangt, spielt die Vakuumstufe eine entscheidende Rolle bei der Entfernung von in der Wicklungsstruktur eingeschlossenen Lufteinschlüssen, da diese Lufteinschlüsse andernfalls verhindern würden, dass das Harz vollständig in die Spule eindringt.

Wie Vakuum eingeschlossene Luft entfernt

Diese Vakuum-erst-Sequenz unterscheidet eine echte Imprägnierung von einer einfachen Tauchbeschichtung, da die Tauchbeschichtung allein häufig interne Luftporen hinterlässt, die durch eine geeignete Vakuumstufe speziell beseitigt werden sollen, bevor mit dem Einfüllen des Harzes begonnen wird.

Wie die Harzfüllung und -penetration gesteuert wird

Sobald die Vakuumbedingungen hergestellt sind, wird das Harz in die versiegelte Kammer eingeleitet, wobei das System die Durchflussrate und den Druck sorgfältig reguliert, um eine gleichmäßige Durchdringung der gesamten Wickelstruktur zu erreichen.

Verwalten der Harzdurchflussrate

Automatisierte Dosiersteuerungen regulieren, wie schnell das Harz in die Kammer gelangt, da ein zu schnelles Einbringen des Harzes zu Turbulenzen führen kann, die neue Lufteinschlüsse einschließen, was dem Zweck der früheren Vakuumevakuierungsstufe direkt zuwiderläuft.

Druck ausüben, um die Tiefenpenetration zu verbessern

Einige einstufige Anlagen wenden nach der ersten Harzeinbringung eine kurze Druckphase an, um das Harz tiefer in eng gewickelte Spulenabschnitte zu drücken, die durch Vakuum allein möglicherweise nicht vollständig gesättigt werden, insbesondere in dicht gewickelten Motor- oder Transformatorkomponenten.

Entwässerung und Harzrückgewinnung

Nachdem eine ausreichende Eindringzeit verstrichen ist, muss überschüssiges Harz aus der Kammer abgelassen werden, bevor das behandelte Teil entfernt wird. Dieser Schritt trägt auch erheblich zur Gesamtprozesseffizienz und Materialkostenkontrolle bei.

Warum kontrollierte Entwässerung wichtig ist

1. Eine ordnungsgemäße Entwässerung verhindert übermäßige Harzansammlungen, die sich auf die Teileabmessungen oder das Endgewicht auswirken könnten
2. Zurückgewonnenes Harz kann oft gefiltert und wiederverwendet werden, wodurch der gesamte Materialabfall reduziert wird
3. Ein konsistenter Entwässerungszeitpunkt trägt dazu bei, eine gleichmäßige Harzbeschichtungsdicke über alle Produktionschargen hinweg aufrechtzuerhalten

Anlagen mit hohen Produktionsmengen profitieren erheblich von Harzrückgewinnungssystemen, die in die Entwässerungsstufe integriert sind, da die Rückgewinnung von verwendbarem Harz die Materialkosten pro Einheit bei längeren Produktionsläufen direkt senkt.

Der Unterschied zu mehrstufigen Imprägniersystemen

Das Verständnis, wie sich eine einstufige Linie von herkömmlichen Mehrtank-Imprägnierverfahren unterscheidet, hilft dabei, die praktischen Effizienz- und Qualitätsvorteile des Einkammer-Ansatzes zu verdeutlichen.

Wichtige strukturelle Unterschiede

• Mehrstufige Prozesse erfordern physisch bewegliche Teile zwischen separaten Vakuum-, Tauch- und Ablauftanks
• Beim Transfer zwischen den Stationen kommt es zu einer Luftexposition, die die Vakuumvorteile, die zu einem früheren Zeitpunkt im Prozess erreicht wurden, teilweise zunichte machen kann
• Einstufige Systeme sorgen für eine kontinuierlich versiegelte Umgebung und bewahren so die Prozessintegrität von Anfang bis Ende

Dieser kontinuierliche, ununterbrochene Verarbeitungsansatz ist einer der Hauptgründe dafür, dass Hersteller zunehmend Einkammersysteme für Anwendungen bevorzugen, die eine gleichbleibende, hochwertige elektrische Isolationsleistung über große Produktionsläufe hinweg erfordern.

Anwendungen in der Herstellung elektrischer Komponenten

Einstufige Imprägnierlinien werden häufig in der Herstellung elektrischer Komponenten eingesetzt, wo sich eine gleichbleibende Isolationsqualität nach der Installation vor Ort direkt auf die Produktleistung und die Langlebigkeit auswirkt.

Gemeinsame Anwendungsbereiche

Die Imprägnierung von Elektromotorwicklungen, die Behandlung von Transformatorspulen und die Verarbeitung von Generatorstatoren basieren alle auf einer gründlichen Harzpenetration, um das Eindringen von Feuchtigkeit zu verhindern, die mechanische Stabilität der Wicklungen zu verbessern und die thermische Leistung bei anhaltender elektrischer Belastung zu verbessern.

Warum Konsistenz bei diesen Anwendungen wichtig ist

Bei diesen Anwendungen kann eine inkonsistente Imprägnierung zu einem vorzeitigen Ausfall der Isolierung führen, wodurch die Prozesskontrolle, die ein Einkammersystem bietet, besonders wertvoll für Hersteller ist, die Komponenten mit langen erwarteten Lebensdaueranforderungen herstellen.

Einstellbare Prozessparameter, die die Qualität beeinflussen

Mehrere einstellbare Parameter innerhalb einer einstufigen Imprägnierlinie wirken sich direkt auf die Endqualität des behandelten Bauteils aus, und das Verständnis dieser Variablen hilft den Bedienern, den Prozess für bestimmte Teiletypen zu optimieren.

Wichtige einstellbare Parameter

Die Anpassung dieser Parameter basierend auf der spezifischen Komponentengeometrie und dem Harztyp ermöglicht es Herstellern, den Prozess für verschiedene Produktlinien, die über dieselbe Anlage laufen, genau abzustimmen.

Effizienz- und Durchsatzvorteile

Über Qualitätsverbesserungen hinaus bietet das integrierte Einkammerdesign von a Einstufige Imprägnierlinie bietet bedeutende Durchsatzvorteile für Hersteller, die große Mengen elektrischer Komponenten in einem regelmäßigen Produktionsplan verarbeiten. Verkürzte Zykluszeiten, geringerer Arbeitsaufwand für den Teiletransfer zwischen Stationen und geringerer Harzabfall durch integrierte Rückgewinnungssysteme tragen alle zu einem kostengünstigeren Produktionsprozess im Vergleich zu herkömmlichen Imprägniermethoden mit mehreren Tanks bei.

Wer sollte diese Imprägnierungsmethode in Betracht ziehen?

Hersteller, die Elektromotoren, Transformatoren, Generatoren und andere gewickelte elektrische Komponenten in großem Maßstab herstellen, profitieren am meisten von der Einführung der einstufigen Imprägniertechnologie, insbesondere wenn eine gleichbleibende Isolationsqualität und Produktionseffizienz Priorität haben. Betriebe, die derzeit ältere Mehrstationen-Tauch- und Vakuumprozesse verwenden, werden möglicherweise feststellen, dass der Übergang zu einem integrierten Einkammersystem bedeutende Verbesserungen sowohl der Produktkonsistenz als auch des Gesamtproduktionsdurchsatzes bietet, ohne dass eine erhebliche zusätzliche Stellfläche erforderlich ist.
